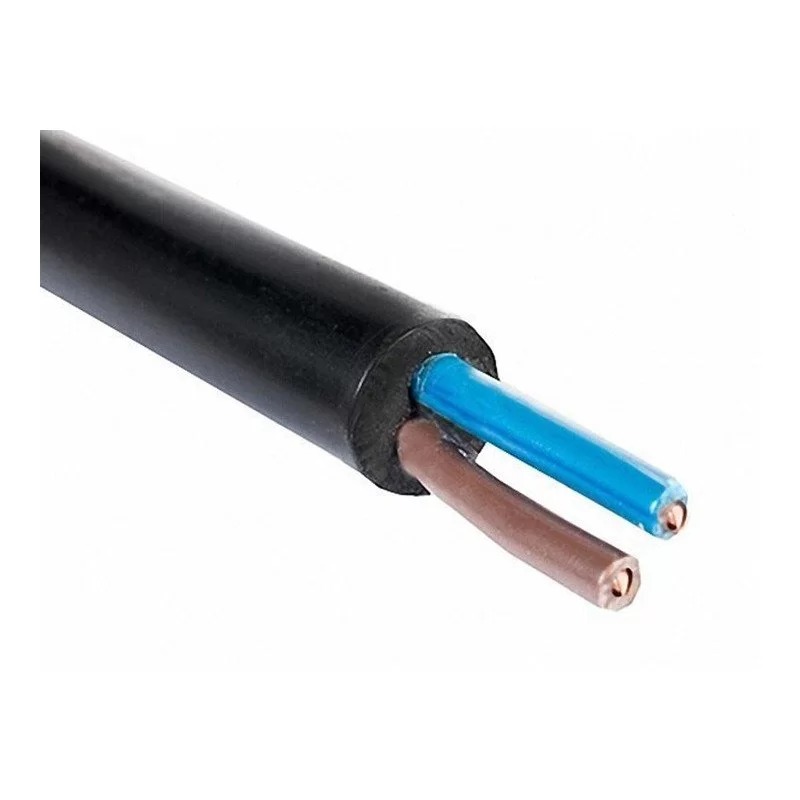

Kabel ziemny YKY 2×1 mm² służy do zasilania i sterowania urządzeń o niewielkim poborze mocy, położonych w ogrodzie, przy bramie lub w budynku gospodarczym. Ma dwie miedziane żyły, izolację z PVC i napięcie znamionowe 0,6/1 kV, dzięki czemu można go układać bezpośrednio w ziemi.
Litery opisują budowę kabla. Pierwsze Y to izolacja żył z polwinitu (PVC), K oznacza kabel energetyczny, a drugie Y powłokę zewnętrzną również z PVC.
Zapis 2×1 mówi, że kabel ma dwie żyły o przekroju 1 mm² każda. Żyły są wykonane w całości z miedzi, co zapewnia niską rezystancję i mały spadek napięcia na krótkich i średnich odcinkach.
Najczęściej zasila się nim oświetlenie ogrodowe, lampki przy ścieżkach i oprawy niskonapięciowe. Sprawdza się też jako przewód sterujący do siłowników bramy, zaworów nawadniania i czujników.
Mały przekrój oznacza niewielką średnicę zewnętrzną, około 9 mm. Taki kabel łatwo poprowadzić w wąskim rowku, przez przepusty i w rurach osłonowych o małej średnicy.
Kabel dwużyłowy nie ma żyły ochronnej PE. Nie nadaje się więc do zasilania urządzeń w I klasie ochronności, czyli takich, których metalowa obudowa musi być uziemiona.
Do takich odbiorników, a także do gniazd zewnętrznych, potrzebny jest kabel trzyżyłowy, na przykład 3×1,5 lub 3×2,5 mm². Kabel 2×1 zostaje rozwiązaniem dla urządzeń w II klasie ochronności, układów niskonapięciowych i sterowania.
Kabel ziemny sprzedawany na metry pozwala kupić dokładnie tyle, ile wymaga trasa, bez przepłacania za cały bęben. Przy zakupie kilkudziesięciu metrów dostaje się zwykle jeden ciągły odcinek, bez połączeń po drodze.
Polski kabel 2×1 YKY o napięciu 0,6/1 kV dostępny jest w hurtowni elektrycznej w sprzedaży na metry bieżące. W opisie podano pełną specyfikację, w tym rezystancję żyły i minimalny promień gięcia.
Kable do 1 kV układa się zwykle na głębokości około 70 cm pod powierzchnią terenu, a pod drogami i podjazdami głębiej. Kabel kładzie się na warstwie piasku i przysypuje piaskiem, aby kamienie nie uszkodziły powłoki.
Nad kablem, około 25 cm wyżej, rozkłada się niebieską folię ostrzegawczą. Przy późniejszych pracach ziemnych folia sygnalizuje, że niżej biegnie kabel energetyczny.
Najważniejsze dane z karty produktu to:
Powłoka jest odporna na promieniowanie UV, więc kabel może też biec po elewacji lub ogrodzeniu, a nie tylko w ziemi.
Końce kabla wprowadza się do puszek i opraw przez dławnice, które uszczelniają przejście i chronią przed wilgocią. Połączenia na zewnątrz wykonuje się w puszkach hermetycznych lub mufach kablowych.
Przy cięciu kabla warto zostawić zapas po kilkadziesiąt centymetrów z każdej strony. Ułatwia to podłączenie i ewentualną naprawę bez dokładania nowego odcinka.
Tak, to jedno z częstych zastosowań. Dzwonki, elektrozaczepy furtki i proste domofony pracują na niskim napięciu i pobierają niewielki prąd, więc przekrój 1 mm² w zupełności wystarcza nawet na trasie kilkudziesięciu metrów.
Kabel ziemny ma tu przewagę nad przewodami sygnałowymi, bo można go zakopać bez dodatkowej rury. Przy dłuższych trasach warto jednak policzyć spadek napięcia, zwłaszcza przy elektrozaczepach 12 V.
Kabel YKY 2×1 to praktyczny wybór do oświetlenia ogrodu i sterowania automatyką, wszędzie tam, gdzie potrzebny jest trwały przewód w ziemi, ale niewielka moc.
