Podczas prac instalacyjnych w domu lub budynku użytkowym często pojawiają się elementy, które pozostają niewidoczne po zakończeniu montażu, ale mają realny wpływ na codzienne działanie całego systemu. Jednym z takich komponentów są przewody stosowane w instalacjach niskoprądowych, których dobór bywa bagatelizowany. W tej grupie od lat funkcjonuje przewód YTDY, znany instalatorom, ale nie zawsze dobrze rozumiany przez inwestorów. W dalszej części tekstu przybliżone zostaną jego cechy, zastosowania oraz ograniczenia, z którymi warto się liczyć jeszcze przed rozpoczęciem prac.
Systemy niskoprądowe odpowiadają za komunikację, sterowanie i sygnalizację, a więc obszary, w których liczy się stabilność sygnału, a nie przesył dużej mocy. W takich instalacjach nie występują wysokie obciążenia, ale pojawiają się inne wyzwania związane z zakłóceniami czy długością tras kablowych. Z tego powodu stosuje się przewody o odmiennej budowie niż te znane z instalacji zasilających.
W tej sytuacji znaczenie ma liczba żył, ich średnica oraz sposób izolacji. Przewody przeznaczone do niskich napięć muszą zachować elastyczność montażową, a jednocześnie zapewnić przewidywalne parametry elektryczne. Właśnie w tym obszarze od lat funkcjonują rozwiązania takie jak YTDY, wykorzystywane głównie w instalacjach wewnętrznych.

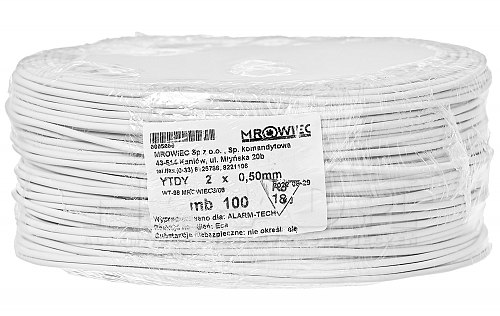

Konstrukcja tego przewodu została zaprojektowana z myślą o prostych, stabilnych instalacjach sygnałowych. Składa się on z kilku miedzianych żył jednodrutowych, z których każda posiada osobną izolację, a całość jest dodatkowo objęta wspólną powłoką z tworzywa. Taki układ sprzyja zachowaniu porządku w puszkach i rozdzielniach, przy czym nie zwiększa nadmiernie średnicy przewodu.
Jednodrutowe żyły sprawiają, że przewód zachowuje stały kształt po ułożeniu, co ułatwia prowadzenie tras w ścianach lub listwach instalacyjnych. Jednocześnie należy pamiętać, że ta cecha ogranicza jego odporność na wielokrotne zginanie, dlatego nie jest to rozwiązanie przeznaczone do instalacji ruchomych.
Zastosowanie przewodów YTDY obejmuje głównie instalacje niskonapięciowe wewnątrz budynków, gdzie nie występuje narażenie na warunki atmosferyczne. Najczęściej spotyka się je w systemach domofonowych, wideodomofonowych oraz w prostych instalacjach alarmowych. Sprawdzają się również w połączeniach czujników, przycisków czy elementów sterujących.
W praktyce przewód ten bywa wykorzystywany w następujących sytuacjach:
W każdej z tych sytuacji istotne jest to, że napięcia robocze są niskie, a prądy niewielkie, co pozwala zachować bezpieczeństwo użytkowania przy zachowaniu prostoty instalacji.
Choć YTDY jest rozwiązaniem powszechnie znanym, nie oznacza to, że pasuje do każdego scenariusza. Przed jego użyciem warto uwzględnić kilka czynników związanych z miejscem montażu i sposobem prowadzenia trasy. Istotna pozostaje długość przewodu, liczba połączeń oraz obecność innych instalacji w pobliżu.
Należy uwzględnić fakt, że przewód ten nie posiada ekranowania, co oznacza podatność na zakłócenia elektromagnetyczne. W budynkach, gdzie trasy niskoprądowe biegną równolegle do przewodów zasilających, może to prowadzić do problemów z jakością sygnału. W takich przypadkach przydaje się zachowanie odpowiednich odstępów lub zastosowanie innych rozwiązań.
Są sytuacje, w których użycie YTDY nie przynosi oczekiwanych rezultatów. Dotyczy to przede wszystkim instalacji o większej złożoności lub takich, które pracują w środowisku o podwyższonym poziomie zakłóceń. W systemach wymagających stabilnej transmisji danych lub większej odporności mechanicznej konieczne bywa sięgnięcie po inne przewody.
Jeżeli instalacja ma pracować na zewnątrz lub w wilgotnym środowisku, ten typ przewodu nie zapewnia odpowiedniej ochrony. W takich warunkach izolacja może ulec degradacji, co wpływa na trwałość całego systemu.
W praktyce spotyka się różne odmiany tego przewodu, które różnią się liczbą żył oraz ich przekrojem. Dobór konkretnego wariantu zależy od tego, ile sygnałów ma być przesyłanych oraz jakie są wymagania danego urządzenia. Im więcej żył, tym większa elastyczność w konfiguracji połączeń, ale też większa średnica całego przewodu.
Poniższe zestawienie pokazuje przykładowe różnice pomiędzy popularnymi wariantami:
| Oznaczenie | Liczba żył | Typowe zastosowanie |
|---|---|---|
| YTDY 4×0,5 | 4 | proste instalacje domofonowe |
| YTDY 6×0,5 | 6 | rozbudowane systemy sygnalizacyjne |
| YTDY 8×0,5 | 8 | instalacje wymagające większej liczby połączeń |
Takie wartości są typowe, ale nie jedyne, dlatego przed zakupem warto sprawdzić dokumentację urządzeń, z którymi przewód ma współpracować.
Podczas montażu YTDY liczy się precyzja oraz zachowanie porządku w prowadzeniu żył. Jednodrutowa budowa ułatwia estetyczne układanie przewodu, ale wymaga ostrożności przy zdejmowaniu izolacji. Zbyt mocne zgięcie lub uszkodzenie żyły może skutkować problemami trudnymi do zlokalizowania po zakończeniu prac.
W tej sytuacji przydaje się dokładne oznaczanie żył oraz dokumentowanie połączeń, szczególnie w bardziej rozbudowanych instalacjach. Dzięki temu ewentualne prace serwisowe przebiegają sprawniej i bez konieczności ingerencji w całą trasę kablową.
Przewody z tej grupy wciąż znajdują zastosowanie w wielu realizacjach, choć rynek oferuje coraz więcej alternatyw. Ich prostota bywa zaletą, ale tylko wtedy, gdy są używane zgodnie z przeznaczeniem. Znajomość ograniczeń pozwala uniknąć problemów, które pojawiają się dopiero po uruchomieniu systemu.
Planując instalację niskoprądową, dobrze jest spojrzeć na całość projektu, a nie tylko na pojedynczy element. W niektórych przypadkach klasyczne kable YTDY spełnią swoje zadanie bez komplikacji, w innych natomiast lepszym rozwiązaniem okaże się inny typ przewodu. Świadomy wybór na etapie projektu zwykle przekłada się na spokojną eksploatację przez kolejne lata.
